Четвертая промышленная революция характеризуется лавинным ростом связи во все большей степени автономных устройств управления. Высокочастотные кабели и провода позволяют быстро передавать значительные объемы информации между устройствами и в то же время позволяют избежать (при правильном выборе, наведении и соединении с землей) электромагнитных помех, которые могут повлиять на работу или безопасность промышленных машин и оборудования. Вы можете тут ознакомиться с уникальной кабельной продукцией.

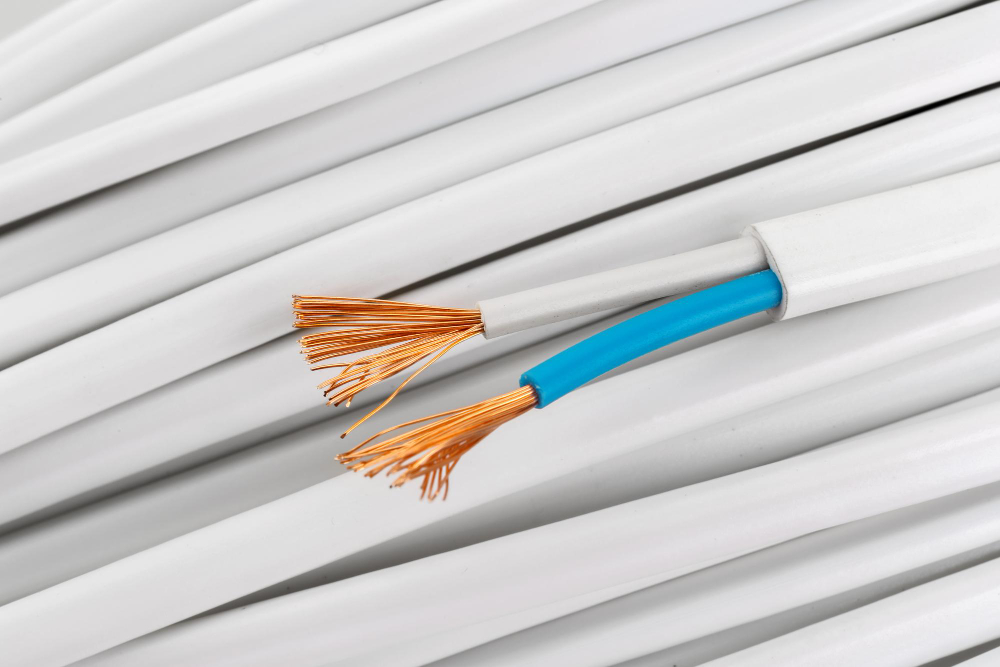

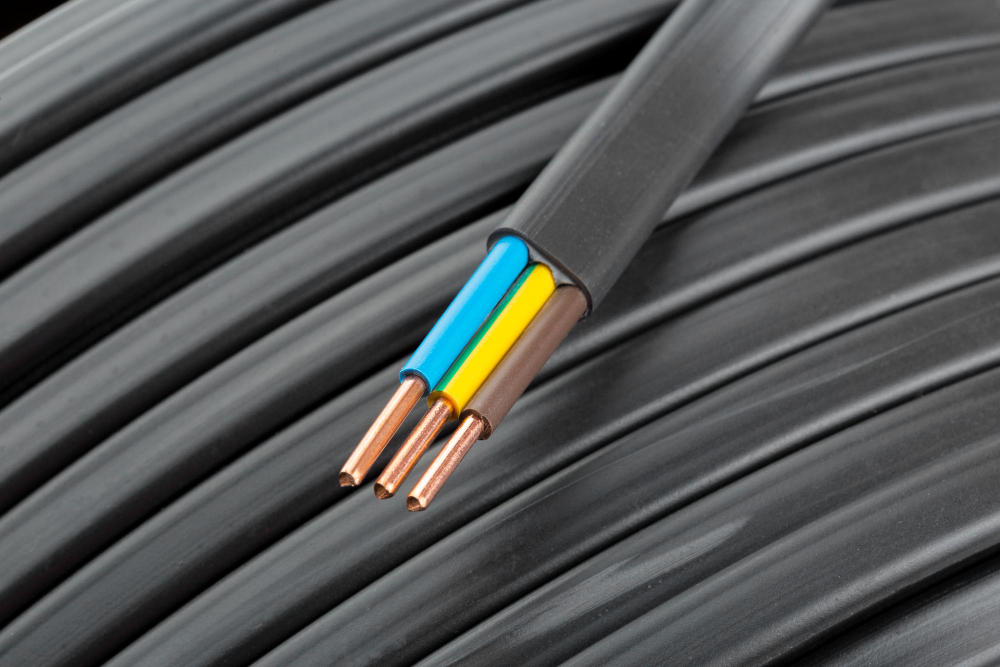

Как избавиться от помех при прокладке кабелей
В основе решения проблем электромагнитной совместимости лежит гениальное в своей простоте изобретение так называемой витой пары, то есть передачи сигнала низкой энергии и амплитуды с помощью пары проводов, плотно скрученных друг с другом.
Проще говоря, уровень помех, возникающих в результате генерации паразитных напряжений в цепях, зависит, среди прочего, от значений индукции поля и величины площади поверхности, пронизываемой электромагнитными волнами. Эффективное скручивание жил электрической цепи уменьшает размер поверхности, охватываемой данной цепью. Это довольно простое лечение десятилетиями использовалось в различных сигнальных схемах – сначала аналоговых, а затем цифровых. Эффект скручивания вен протока настолько благоприятен, что, независимо от применения других дополнительных мер по снижению помех, вены всегда скручиваются попарно.
В сумме скручивание жил в сигнальном проводе/кабеле позволяет пользователю получить следующие преимущества:
- уменьшить влияние помех,
- уменьшить радиус изгиба кабеля,
- легче идентифицировать пары жил цепей (те, которые скручены вместе, должны использоваться для одной цепи).
В настоящее время силовые и любые другие кабели изготавливаются по уникальным технологиям.
Виды проводов
Значительное влияние на сопротивление кабеля помехам оказывает экранирование провода. Поэтому, помимо неэкранированных витых пар, выпускаются и витые, экранированные провода.
- Экранирование может касаться всего провода (центральный экран), или могут быть экранированы отдельные пары витых жил.
- Экранирование пар жил позволяет устранить перекрестные помехи между соседними цепями, одновременно уменьшая внешние, электромагнитные и радиочастотные помехи.
- При использовании экранированной витой пары следует также использовать оборудование, имеющее экран, и подключить его соответствующим образом.
Подключение экрана, состоящего из проволочной оплетки, обычно не является проблемой, поскольку существует широкий ассортимент дросселей EMC и креплений EMC в терминальных устройствах.
На практике экранирование используется в профессиональных установках, которые подвержены помехам. К ним относятся такие объекты, как залы промышленных предприятий, аэропорты или больницы, где мы имеем дело с аппаратурой, излучающей значительное количество электромагнитного излучения.
На что обратить внимание
Установка экранированной витой пары является более громоздкой и трудоемкой, поскольку экранирование должно быть тщательно выполнено (экран должен быть правильно заземлен). Плохо выполненное экранирование может даже ухудшить параметры передачи данных или в особых случаях привести к повреждению устройств (появлению перенапряжения). Помимо рассмотренных выше конструктивных параметров, внимания заслуживают:
- безгалогенность и огнестойкость, относительно не распространение огня, что предопределяет кабели и провода для использования в зданиях (CPR; конструкции на основе ПВХ, не должны использоваться в зданиях),
- заполнение кабеля и другие элементы конструкции более или менее гибкой изоляции, позволяющие использовать провода в тех случаях, когда они часто изгибаются и скручиваются (в том числе количество проводов в жиле),
- устойчивость к другим условиям окружающей среды, таким как: вода, ультрафиолетовое излучение, биологические агенты или масло,
- наружный диаметр и допустимый радиус изгиба.
Провод, предназначенный для подключения устройств в системе из-за конструкции рабочей жилы находит применение в приложениях, где есть возможность скручивания провода или использования портативных устройств (случайные движения цепи). Его можно использовать как в промышленных роботах, так и в кранах.
Глядя на поперечное сечение провода, мы видим, что жилы состоят из семи проводов, что придает им довольно хорошую гибкость. Таким образом, мы снижаем риск образования слишком больших смещений при изгибе, которые вызывают напряжения, повреждающие изоляцию и даже жилы. Приобретая качественные кабеля, стоит отдельное внимание обращать на их конструкцию, условия эксплуатации и многие другие факторы, что позволит избежать проблем в будущем.
